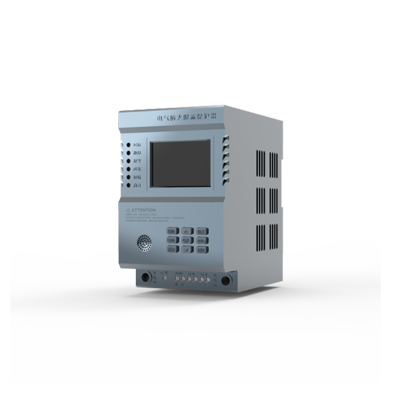

电气防火限流式保护器，是一款能实时准确检测出用电回路的电流，并能以微秒级速度快速限制短路电流以实现灭弧保护，并集电压、电流、频率、漏电、温度、故障电弧检测(选配)等多种功能于-体，且具有智能化分析能力的新型用电安全监控装置。当用电回路发生电气事故时，保护器能发出声光报警信号或上传至云后台及时提醒用户检查故障，排除可能发生的电气隐患，防止事故发生。

短路保护功能

保护器实时监测用电线路电流，当线路发生短路故障时，能在150微秒内实现快速限流保护，并发出声光报警信号。

过载保护功能

当被保护线路的电流过载且过载持续时间超过动作时间(3~60秒可设》时，保护器启动限流保护，并发出声光报警信号。

表内超温保护功能

当保护器内部器件工作温度过高时，保护器实施超温限流保护，并发出声光报警信号。

过欠压保护功能

当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。

配电线缆温度监测功能

当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。

漏电流监测功能

当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。

通讯功能

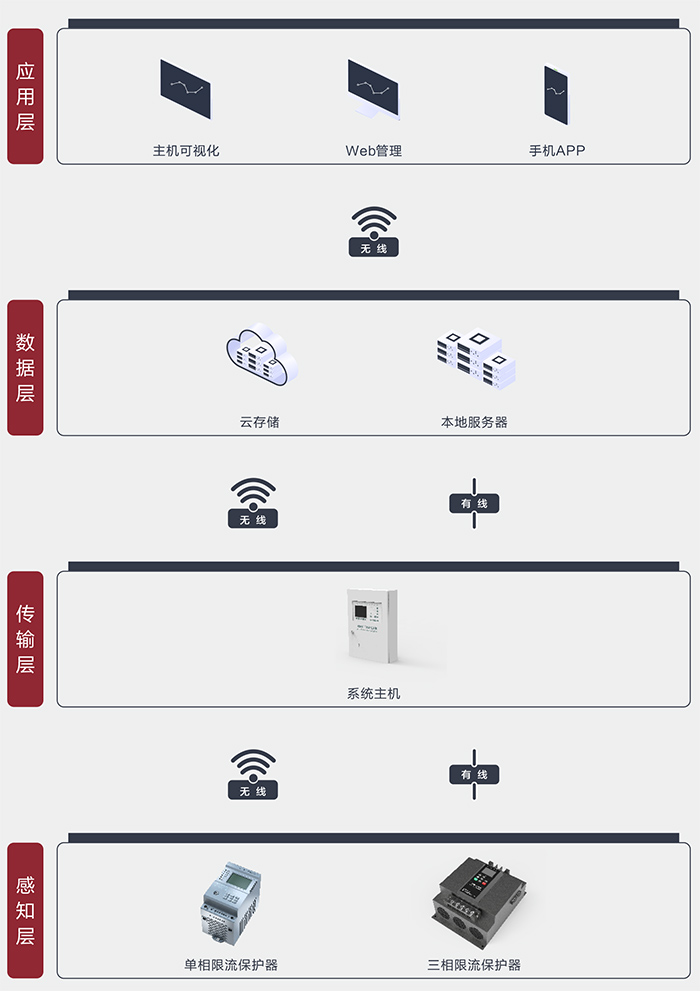

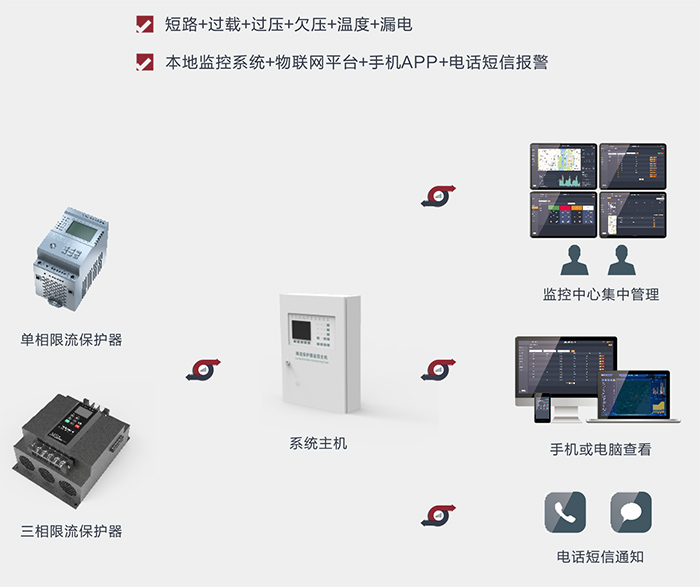

保护器具有RS485通讯接口，并可选配NB、LORA或4G无线通讯，可以将数据发送到后台监控系统，实现远程监控。监控后台可以是电气火灾监控主机，也可以是智慧安全用电管理云平台，或第三方监控软件或平台。

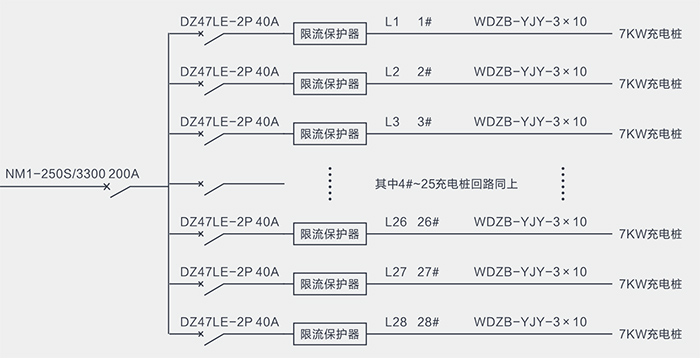

随着世界的发展，环境保护成为整个人类命运共同体的任务。全世界各国政府也为此提供优惠政策鼓励电动车科技的普及。近几年各大车企相继传出停售燃油车的消息，新能源车取代燃油车成为一种趋势。国家标准GB51348-2019中规定储备仓库、电动车充电等场所的末端回路应设置限流电气防火保护器。

电气防火限流保护器可以有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，当发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。

电气防火限流保护器专门为了保护低压配电线路中短路、过载等问题研发，可以有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，当发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，保障使用场所人员和财产的安全。

电气防火限流保护器可广泛应用于学校、医院、商场、宾馆、娱乐场所、寺庙、文物建筑、图书馆、档案室、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租售式商场商铺、批发市场.集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。

特别注意

保护器的分断保护采用的是非传统机械式开关触点，当电气防火限流式保护器处于限流保护状态时，其输出端仍有电压输出，严禁带电操作其接线端子。如需进行下端检修，请务必断开其上端电源。

当由于环境温度过高，或者使用场所散热不良时，电气防火限流式保护器可能由于温度过高而进行限流保护，此时需要等温度降到合适范围，保护器才能工作。因此，请确保使用场合散热通风良好。

其他事项

漏电互感器为选配器件。

线缆温度传感器为选配器件。

在选用限流式保护器时，限流式保护器设定的额定电流应该与其前一级断路器的额定电流保持一 致。例如，当限流式保护器输入端断路器的额定电流为 32A 时，应将限流式保护器的额定电流设置为 32A。为保障限流式保护器的正常使用，严禁将其使用于与其前端断路器的额定电流不匹配的配电线路中。

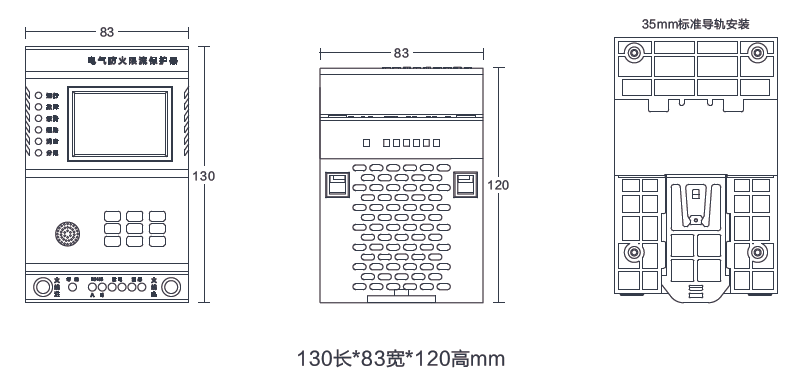

限流式保护器采用导轨安装方式，可以裸机挂墙安装，也可以安装在散热良好的箱体内， 应确保安装场所无滴水、腐蚀性化学气体和沉淀物质，并注意环境温度和通风散热。

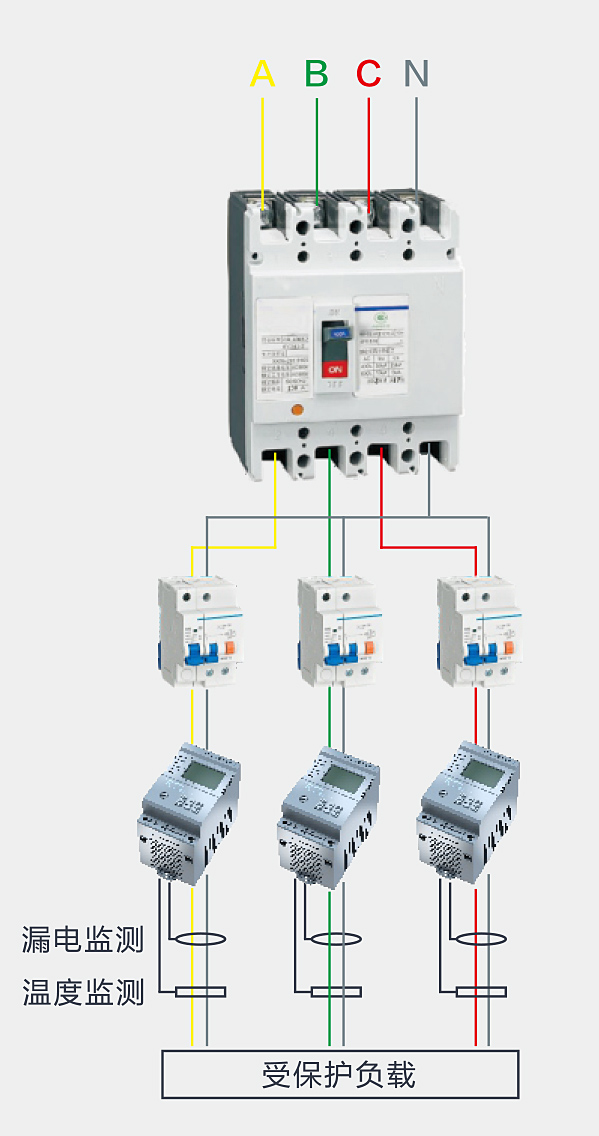

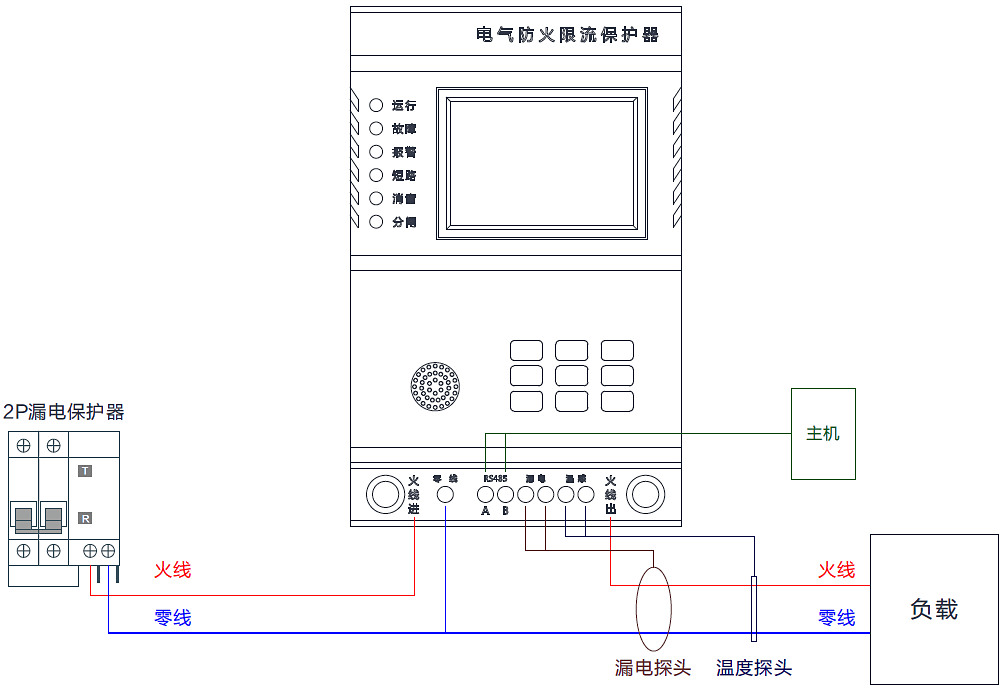

接线时应按接线图操作，同时为了防止接头处接触电阻过大而导致局部过热，也避免因接触不良而导致保护器工作不正常，应确保保护器相应端子接线拧紧压实。
